一、调味品车间设计概述

1.1 行业背景与需求

调味品行业是食品工业的重要组成部分，涵盖酱油、食醋、酱料、复合调味料、鸡精味精等多个细分品类。随着消费升级和食品安全监管趋严，调味品生产企业对车间设计提出了更高要求：既要满足食品安全法规要求，又要实现高效自动化生产，同时还要兼顾节能环保和智能化升级。

1.2 设计原则

调味品车间设计应遵循以下核心原则：

（1）合规性原则：严格遵循《食品安全法》《食品生产通用卫生规范》（GB 14881）、《食品生产许可审查通则》等法规标准。

（2）流程化原则：按照"原料进厂→预处理→加工→调配→灌装→包装→成品出库"的工艺流程进行布局，避免交叉污染和人流物流混杂。

（3）模块化原则：采用模块化设计思路，便于分期建设和灵活调整产能。

（4）智能化原则：预留自动化、信息化接口，支持MES、ERP等系统接入。

（5）绿色化原则：注重节能降耗、废水废气处理和清洁生产。

1.3 适用标准规范

- GB 14881-2013《食品生产通用卫生规范》

- GB 50687-2011《食品工业洁净用房建筑技术规范》

- GB 50073-2013《洁净厂房设计规范》

- GB 50016-2014《建筑设计防火规范》

- 《食品生产许可审查通则》（2022版）

- 各品类专项生产许可审查细则

二、车间总体布局设计

2.1 厂区功能分区

调味品厂区应合理划分以下功能区域：

（1）生产区：包括原料预处理车间、主生产车间、灌装包装车间、仓库等。

（2）辅助生产区：包括化验室、研发中心、维修车间、锅炉房、配电室等。

（3）生活办公区：行政办公楼、食堂、宿舍等，应与生产区有效隔离。

（4）环保设施区：污水处理站、废气处理设施、固废暂存区等。

2.2 车间平面布局要点

（1）人流物流分离：设置独立的原料入口、成品出口和人员通道，避免交叉。人员进入生产区需经过更衣、洗手、消毒等程序。

（2）功能分区明确：按照清洁度要求，将车间划分为一般作业区、准清洁作业区和清洁作业区，各区之间设置缓冲间或气闸室。

（3）设备间距合理：主要设备之间应保留足够的操作空间和维修通道，一般不少于1.2米；设备与墙壁间距不少于0.8米。

（4）层高与承重：车间净高一般不低于4.5米，以满足通风管道和吊装设备的安装需求；地面承重根据设备重量确定，一般不低于5吨/平方米。

（5）地面设计：采用防滑、耐腐蚀、易清洁的环氧树脂地坪或聚氨酯地坪，地面坡度不小于1%，设置排水沟和地漏。

2.3 典型布局方案

以年产5000吨酱油车间为例，推荐采用"L型"或"U型"布局：

- 东侧：原料仓库、豆粕蒸煮区

- 南侧：制曲发酵区（恒温恒湿）

- 西侧：压榨/淋油区、调配区

- 北侧：灌装包装区、成品仓库

- 中央：参观走廊和办公辅助区

三、工艺流程与生产线设计

3.1 酱油生产工艺流程

原料（豆粕、小麦）→ 蒸煮 → 制曲 → 发酵（高盐稀态/低盐固态）→ 压榨/淋油 → 生酱油 → 加热灭菌 → 调配 → 过滤 → 灌装 → 包装 → 成品

3.2 食醋生产工艺流程

原料（粮食/酒精）→ 糖化/酒精发酵 → 醋酸发酵 → 陈酿 → 调配 → 过滤 → 灭菌 → 灌装 → 包装 → 成品

3.3 复合调味料工艺流程

原料预处理 → 配料称量 → 混合搅拌 → 熬煮/反应 → 均质乳化 → 灭菌 → 灌装 → 包装 → 成品

3.4 生产线设计要点

（1）产能匹配：前后工序产能应匹配，避免瓶颈。例如，发酵罐容积应与压榨设备产能协调。

（2）柔性生产：考虑多品种共线生产的可能性，设备选型应具有一定通用性。

（3）自动化程度：根据企业规模和定位，合理确定自动化水平。中小型企业可采用半自动生产线，大型企业宜采用全自动生产线。

（4）预留扩展：生产线设计应预留20%-30%的扩展空间，便于后期产能提升。

四、洁净分区与卫生管控

4.1 洁净度分级

根据GB 50687标准，调味品车间洁净度可分为：

- 一般作业区：原料仓库、外包装区等，无特殊洁净要求。

- 准清洁作业区：原料预处理、调配、杀菌等区域，要求相对洁净。

- 清洁作业区：灌装间、内包装间等，要求最高，通常需要达到10万级或30万级洁净度。

4.2 分区管控措施

（1）物理隔离：不同洁净度区域之间采用实体墙隔离，设置传递窗或气闸室。

（2）压差控制：清洁区保持正压（≥5Pa），防止污染空气进入；污染区保持负压，防止污染物外溢。

（3）人流管控：人员进入清洁区需经过更衣（一般工作服→洁净工作服）、洗手消毒、风淋等程序。

（4）物流管控：原料和成品通过专用通道和传递设施进出，避免交叉。

4.3 卫生设施配置

（1）更衣室：按人数配置更衣柜、鞋柜，男女分开，设置洗手消毒设施。

（2）风淋室：进入清洁作业区前设置风淋室，风速≥20m/s，吹淋时间≥15秒。

（3）洗手消毒设施：每50人至少配置1套，采用非手动式水龙头，配备消毒液和干手设备。

（4）工器具清洗间：配置CIP清洗系统或专用清洗槽，配备热水和消毒设施。

五、关键设备选型与配置

5.1 原料处理设备

（1）蒸煮设备：旋转式蒸煮锅或连续蒸煮机，用于豆粕、小麦等原料的蒸煮糊化。

（2）制曲设备：圆盘制曲机或厚层通风制曲池，配备温湿度自动控制系统。

（3）粉碎设备：锤片式粉碎机或辊式粉碎机，用于原料粉碎和辅料研磨。

5.2 发酵设备

（1）发酵罐：不锈钢材质（304或316L），配备搅拌、温控、通气系统。酱油发酵罐容积通常为50-200吨。

（2）陈酿罐：用于食醋陈酿，可配置温控系统和循环搅拌装置。

5.3 加工设备

（1）压榨设备：板框压滤机或螺旋压榨机，用于酱油压榨。

（2）过滤设备：硅藻土过滤机、膜过滤设备，用于澄清过滤。

（3）灭菌设备：列管式换热器或板式换热器，用于酱油、食醋的巴氏灭菌或超高温瞬时灭菌。

（4）调配设备：不锈钢调配罐，配备搅拌、计量、温控系统。

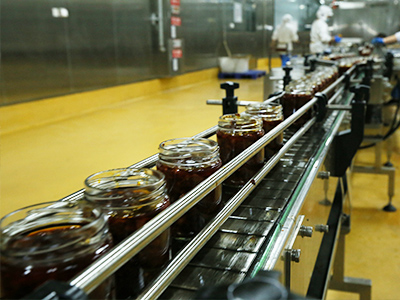

5.4 灌装包装设备

（1）灌装机：根据包装形式选择，如玻璃瓶灌装机、PET瓶灌装机、自立袋灌装机等。

（2）贴标机：自动贴标机，支持不干胶标签或热熔胶标签。

（3）装箱机：自动装箱、封箱、码垛设备。

（4）包装线速度：应与灌装速度匹配，一般瓶装线速度为3000-12000瓶/小时。

5.5 辅助设备

（1）CIP清洗系统：用于发酵罐、调配罐、管道等设备的自动清洗。

（2）空压系统：提供洁净压缩空气，用于气动设备和包装吹瓶。

（3）制冷系统：用于发酵温控和成品冷藏。

六、环境控制系统设计

6.1 通风与空调系统

（1）一般作业区：采用机械通风，换气次数6-10次/小时，保持空气流通。

（2）准清洁作业区：采用舒适性空调，温度控制在20-26℃，相对湿度50%-70%。

（3）清洁作业区：采用净化空调系统，温度20-25℃，相对湿度45%-65%，换气次数15-25次/小时，配备高效过滤器（H13级）。

6.2 温湿度控制

（1）制曲车间：温度28-32℃，相对湿度80%-95%，需配备加湿和除湿系统。

（2）发酵车间：根据工艺要求，酱油发酵温度控制在30-40℃，食醋发酵温度控制在30-35℃。

（3）灌装车间：温度20-25℃，防止冷凝水产生。

6.3 废气处理

（1）发酵废气：含有机酸、醇类等，采用碱液吸收或生物滤池处理。

（2）蒸煮废气：含大量水蒸气和异味，采用冷凝+活性炭吸附处理。

（3）包装废气：少量有机溶剂挥发，采用局部排风收集处理。

6.4 照明设计

（1）照度标准：一般作业区≥200lux，检验区≥500lux，灌装区≥300lux。

（2）灯具选择：采用防水防尘型LED灯具（IP65以上），避免使用易碎材料。

（3）应急照明：配置应急照明系统，照度不低于正常照明的10%。

七、给排水与电气安全设计

7.1 给水系统

（1）水源选择：优先采用市政自来水，水质应符合GB 5749《生活饮用水卫生标准》。

（2）用水量计算：调味品生产用水量一般为原料量的3-5倍，需根据产能确定总用水量。

（3）工艺用水：发酵、调配、清洗等工序用水需经过软化或纯化处理，水质应符合GB 17324《瓶（桶）装饮用纯净水卫生标准》。

（4）循环水系统：冷却水、冷凝水等可循环利用，降低用水成本。

7.2 排水系统

（1）雨污分流：雨水和污水分开排放，雨水经沉淀后排入市政管网。

（2）生产废水：含有机物浓度高，需经厂区污水处理站处理，达到GB 8978《污水综合排放标准》后排放。

（3）排水沟设计：车间内设置明沟或暗沟，沟底坡度不小于1%，采用不锈钢或耐腐蚀材料盖板。

（4）地漏设置：清洁区地漏应采用水封式，水封高度≥50mm，防止异味和虫害进入。

7.3 电气设计

（1）供电等级：根据生产规模确定供电等级，一般采用10kV进线，配备变压器和配电室。

（2）防爆设计：发酵车间、酒精储存区等存在爆炸性气体环境的区域，电气设备应采用防爆型（Ex d IIB T4）。

（3）接地系统：采用TN-S接地系统，设备金属外壳可靠接地，接地电阻≤4Ω。

（4）应急电源：配备柴油发电机或UPS，保证关键设备（如灭菌设备、制冷设备）的连续供电。

（5）防雷设计：按GB 50057标准设计防雷系统，发酵罐、烟囱等高耸设施需设置避雷针。

八、智能化与信息化升级

8.1 自动化控制系统

（1）DCS/PLC系统：对发酵、调配、灭菌等关键工序实现自动化控制，温度、压力、pH值等参数实时监测和自动调节。

（2）SCADA系统：实现生产过程可视化监控，支持远程操作和故障报警。

8.2 MES制造执行系统

（1）生产调度：根据订单自动排产，优化生产计划。

（2）质量管理：实现从原料到成品的全程质量追溯，记录关键工艺参数。

（3）设备管理：监测设备运行状态，预测性维护，降低故障率。

8.3 智能仓储物流

（1）WMS仓库管理系统：实现原料、半成品、成品的智能化管理，支持先进先出（FIFO）。

（2）AGV/RGV：在车间内采用自动导引车或轨道车，实现物料自动搬运。

（3）立体仓库：采用自动化立体仓库，提高仓储密度和出入库效率。

8.4 能源管理系统

（1）能耗监测：对水、电、蒸汽等能源消耗进行实时监测和统计分析。

（2）节能优化：通过数据分析，优化设备运行参数，降低单位产品能耗。

九、投产前验证与验收

9.1 设计确认（DQ）

（1）审核设计文件：包括工艺设计、设备选型、布局图纸等，确认符合法规和用户需求。

（2）风险评估：采用FMEA等方法，识别设计阶段的风险点并制定控制措施。

9.2 安装确认（IQ）

（1）设备验收：检查设备规格、材质、安装位置是否符合设计要求。

（2）管道验证：检查管道连接、坡度、标识是否正确，进行压力试验和清洗验证。

（3）电气验证：检查电气线路、接地、防爆等是否符合规范。

9.3 运行确认（OQ）

（1）空载运行：设备在无物料状态下运行，验证运行参数是否在设计范围内。

（2）负载运行：设备在满载状态下运行，验证产能、能耗等指标是否达标。

（3）系统联调：验证各设备之间的联动和协调运行。

9.4 性能确认（PQ）

（1）试生产：连续生产3批次产品，验证工艺稳定性和产品质量一致性。

（2）产品检验：对试生产产品进行全面检验，包括感官、理化、微生物等指标。

（3）文件归档：整理验证报告、操作规程、培训记录等文件，申请生产许可。

9.5 生产许可申请

（1）准备材料：包括营业执照、场地证明、设备清单、工艺流程图、检验报告等。

（2）现场核查：市场监管部门进行现场核查，重点检查车间布局、设备配置、卫生条件等。

（3）发证投产：核查通过后，取得食品生产许可证，正式投产。

十、总结与建议

10.1 核心要点回顾

调味品车间高效投产设计是一项系统工程，需要综合考虑法规合规、工艺流程、设备配置、环境控制、智能化升级等多个方面。核心要点包括：

（1）合规先行：设计阶段即充分考虑食品安全法规要求，避免后期整改。

（2）流程导向：以工艺流程为主线进行布局设计，确保物流顺畅、避免交叉污染。

（3）适度自动化：根据企业规模和定位，合理确定自动化水平，避免过度投资。

（4）预留扩展：设计时预留产能扩展空间，支持企业未来发展。

（5）绿色低碳：注重节能环保，降低运营成本，实现可持续发展。

10.2 实施建议

（1）聘请专业设计团队：调味品车间设计涉及工艺、建筑、暖通、电气等多个专业，建议聘请具有食品工厂设计经验的专业团队。

（2）充分调研论证：设计前充分调研同类企业的成功经验和失败教训，进行多方案比选。

（3）分步实施：对于大型项目，可采用分期建设方式，降低投资风险。

（4）重视人才培养：智能化车间需要高素质的操作和维护人员，应提前进行人才储备和培训。

（5）持续改进：投产后建立持续改进机制，根据生产实践不断优化工艺和设备。

10.3 未来趋势

（1）数字化工厂：基于数字孪生技术，实现车间虚拟仿真和优化。

（2）柔性制造：支持小批量、多品种的柔性生产，满足个性化需求。

（3）清洁标签：顺应消费者对天然、健康调味品的需求，优化生产工艺。

（4）碳中和：采用清洁能源、节能设备和碳捕集技术，实现绿色低碳生产。
